熟悉的管徑符號

非開挖管道施工中，常會發現有各種的管徑符號，如：De、DN、Φ和d。今天就讓我們一同來了解一下這些符號分別代表什么意思？

In trenchless pipeline construction, various pipe diameter symbols De, DN, φ and D are often found, but what do these symbols mean respectively?

管徑符號表示范圍

管徑符號

DN、De、Φ、d各自表示范圍情況如下：

The ranges of De, DN, D and φ are as follows:

DN代表聚乙烯（PVC）管、鑄鐵管、鋼塑復合管、鍍鋅鋼管公稱直徑；De代表PPR、PE管、聚丙烯管外徑；Φ代表無縫鋼管公稱直徑，其規格為,如Φ100:108 X 4；d代表混凝土管公稱直徑。

De represents PPR, PE pipe, polypropylene pipe outer diameter; DN represents the nominal diameter of polyethylene (PVC) pipe, cast iron pipe, steel-plastic composite pipe and galvanized steel pipe; D represents the nominal diameter of concrete pipe; φ represents the nominal diameter of seamless steel pipe, and its specifications are, such as φ 100:108 X 4.

DN

公稱通徑

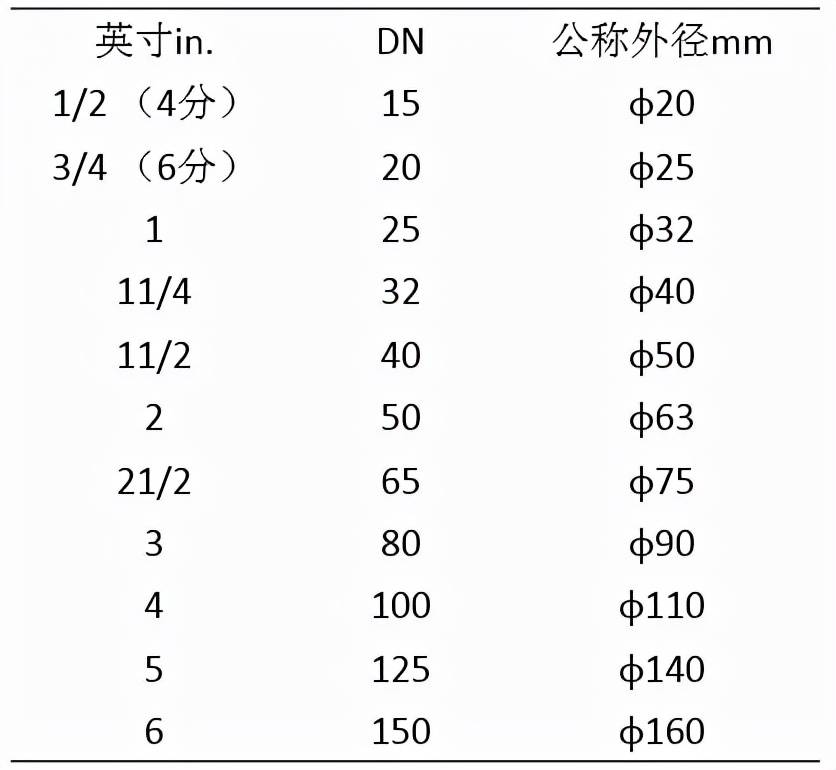

DN是指管道的公稱通徑(又叫公稱直徑)，可用英制in表示，也可用公制mm表示，是各種管子與管路附件的通用口徑。管路附件也用公稱直徑表示，意義同有縫管。它與英制單位的對應關系如下：

公稱通徑是供參考用的一個方便的圓整數，與加工尺寸僅呈不嚴格的關系。同一公稱直徑的管子與管路附件均能相互連接，具有互換性。它不是實際意義上的管道外徑或內徑，雖然其數值跟管道內徑較為接近或相等。

例如：焊接鋼管按厚度可分為薄壁鋼管、普通鋼管和加厚鋼管。其公稱直徑不是外徑，也不是內徑，而是近似普通鋼管內徑的一個名義尺寸。每一公稱直徑，對應一個外徑，其內徑數值隨厚度不同而不同。

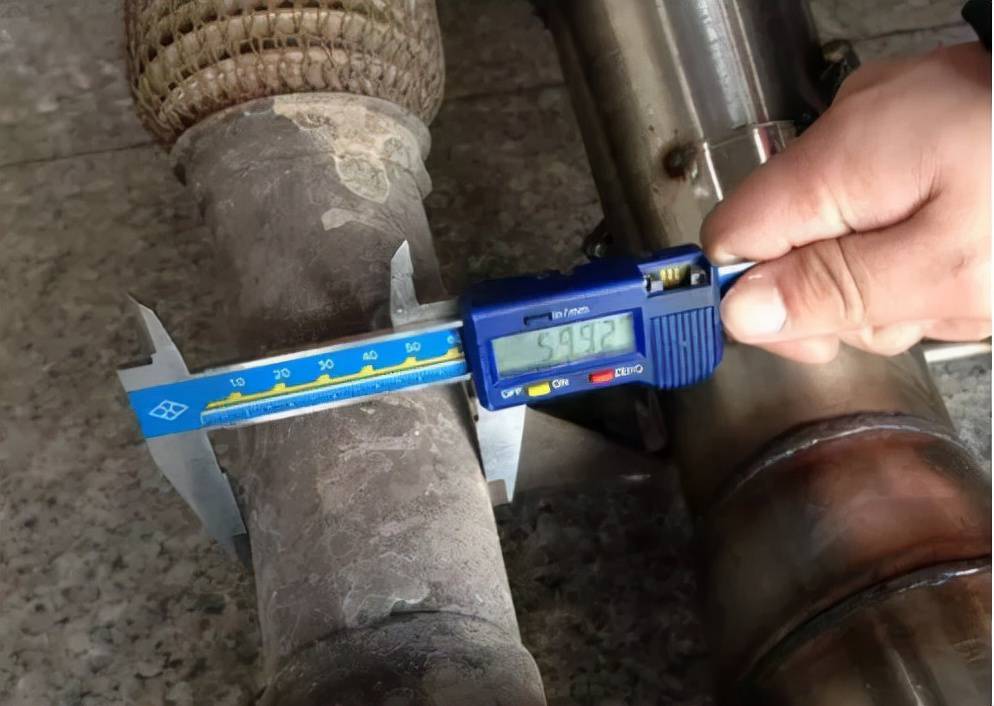

De

管道外徑

主要用于描述：無縫鋼管、PVC等塑料管道、和其它需要明確壁厚的管材，一般采用De標注的，均需要標注成外徑X壁厚的形式。

拿鍍鋅焊接鋼管為例，用DN、De兩種標注方法如下：

DN20 De25X2.5mm

DN25 De32X3mm

DN32 De40X4mm

DN40 De50X4mm

我們習慣于使用DN來標注焊接鋼管，在不涉及到壁厚的情況下很少使用De來標注管道；但是標注塑料管就又是另外一回事了；還是跟行業習慣有關，實際施工過程中我們簡略稱呼的20、25、32等管道均是指De，而不是指DN。

Φ

圓的直徑、管材外徑

Φ表示普通圓的直徑，還能表示管材的外徑，但是此時應該在其后面乘以壁厚。如：Φ25×3，表示外徑為25mm，壁厚為3mm的管材。對無縫鋼管或者有色金屬管道，應標注“外徑×壁厚”。如：Φ107×4，其中Φ可省略。中國、ISO和日本的部分鋼管標注采用壁厚尺寸表示鋼管壁厚系列。對于這類鋼管，表示方法為管外徑×壁厚。如：Φ60.5×3.8

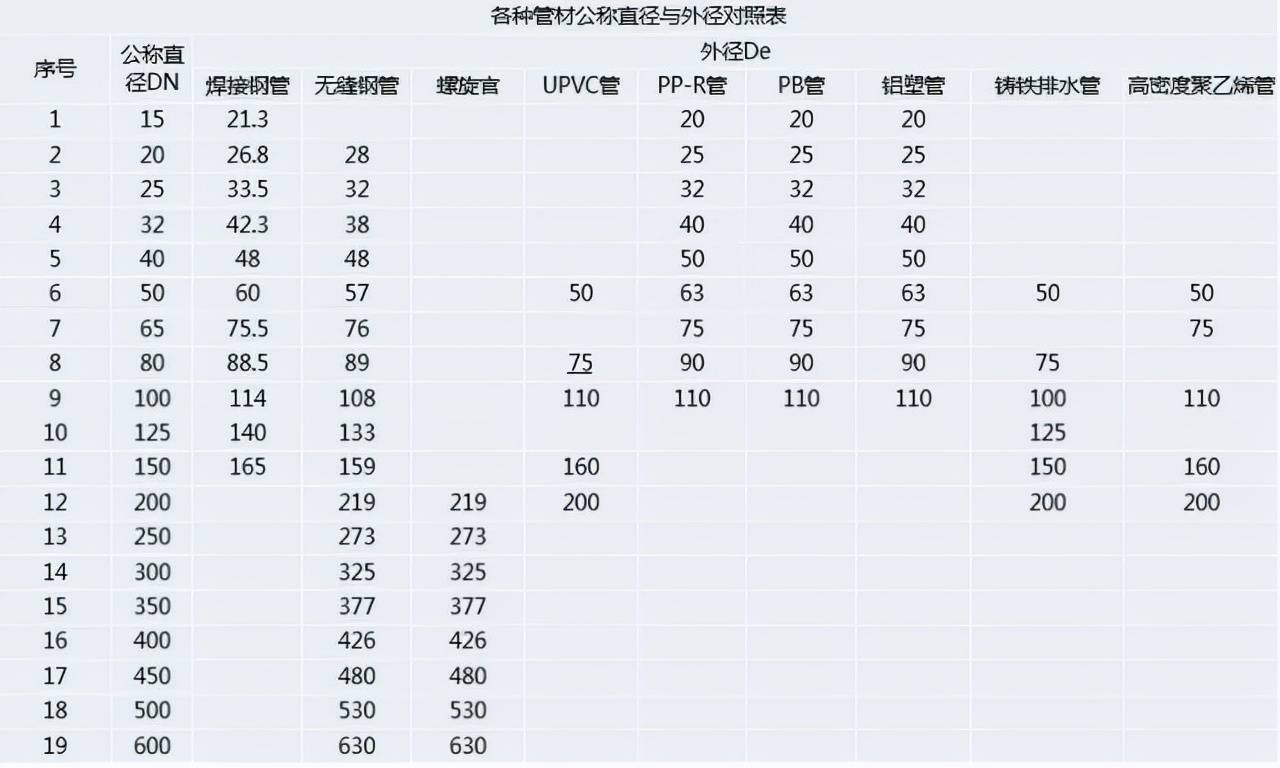

各管材公稱直徑和外徑對照表

各種管子的不同標注方法：

標注方法

① 水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示（如DN15、DN50）；

② 無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑D×壁厚表示（如D108×4、D159×4.5等）；

③ 鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）；

④ 塑料管材，管徑宜按產品標準的方法表示；

⑤ 當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。
